摘要：隨著我國城市軌道交通的快速發展，安全高效網絡化的城市軌道交通運營需求日益增長。針對城市軌道交通車輛實際運營需求，搭建智能運維系統架構，介紹智能檢修的具體方法、智能生產管理的執行方式、車輛數據分析的發展方向，以期為城市軌道交通車輛智能運維系統的發展提供參考與借鑒。

文章來源：青島地鐵集團有限公司

文章標簽：【城市軌道交通】【智慧軌道交通】【智能運維】【軌道交通機房綜合監控】【能源管理系統】【故障預測】【設備設施管理】

隨著我國城市軌道交通的快速發展，安全高效網絡化的城市軌道交通運營需求日益增長。針對城市軌道交通車輛實際運營需求，搭建智能運維系統架構，介紹智能檢修的具體方法、智能生產管理的執行方式、車輛數據分析的發展方向，以期為城市軌道交通車輛智能運維系統的發展提供參考與借鑒。

0、引言

城市軌道交通對城市發展起著重要的帶動作用，而城市發展對城市軌道交通安全可靠、高效集約、網絡化、智能化的發展也提出了越來越高的要求。如何在保障城市軌道交通系統安全可靠運營的基礎上最大限度地降低維修成本，在滿足可持續發展戰略要求的同時，提升城市軌道交通設備智能化管理水平，成為軌道交通行業廣泛關注和研究的熱點。

智能運維系統是建立在設備基礎上的、以狀態修模式為主要發展目標的智能化、數字化系統，其依托大數據中心，結合設備履歷數據，并借助實時監控設備，采集和分析城市軌道交通車輛的運行和檢修數據，判斷設備故障趨勢，診斷設備的運用健康狀態，從而實現故障預警和分級報警，指導關鍵設備現場維修作業的智能化管理。

1、現狀分析

目前，上海地鐵、北京地鐵、廣州地鐵等地鐵公司已經開始對車輛智能運維體系進行探索性應用，國內各大城市軌道交通企業均積極著手研究適用于自身的智能檢修模式。智能檢修解決方案一般通過在車輛制動系統、車門系統、牽引系統中安裝傳感器的方式，實現在線監測與預警。然而，其外設布局點有限，導致檢修人員不能有效監測車輛運行狀態。國內大部分軌道交通企業以設備安全運營為基本目標，檢修制度較為保守，過度維修現象較為普遍，造成人力、物力和財力的浪費。

與此同時，由于無法及時監測部分設備的狀態，因此在計劃性修程中未能及時對其進行維護，從而導致故障部件無法更換、車輛帶故障上線運營等嚴重問題，形成安全隱患。國內城市軌道交通企業在探索智能化維保策略的過程中已取得一些成果（如優化修程、拉長計劃性維修的時間間隔），但大多數公司仍以試點測試為主，尚未形成批量化的實際應用案例。

2、智能運維總體方案

根據目前車輛維保的生產組織模式和車輛設備狀態的運營趨勢，可將城市軌道交通車輛智能運維系統分為車廠智能生產管理系統、車輛智能檢修系統和車輛智能專家診斷系統，整體依托于從大數據中心導出的車輛履歷信息、實時數據、歷史數據和故障數據，如圖 1 所示。

車輛智能檢修系統可對城市軌道交通車輛的車底、車側、車體外觀以及輪對狀態進行智能檢測；車廠智能生產管理系統用于智能管理車輛狀態，智能排布運營日計劃，實現設備的自動定位以及對施工工單進行智能沖突檢測；車輛智能專家診斷系統運用大數據、人工智能等先進技術手段及模糊邏輯等推理算法，對車輛運行狀態進行監測和故障預測，評估車輛健康狀態，并結合維修基地的維修資源情況，給出合適的維修決策，以實現關鍵設備和部件的預測性維修，保證車輛高質量的運營。

3、車輛智能檢測系統

車輛智能檢修系統通過傳感、激光、圖像識別、紅外線等狀態監測技術獲取車輛走行部以及車體的狀態數據信息，通過模式識別、特征匹配、深度學習等數字圖像處理技術有效識別車輛異常狀態，以提高檢修效率，節省人力成本。

3.1 智能檢修機器人

智能檢修機器人利用機器人技術、機器視覺技術及多種控制技術和先進算法，在動態和靜態情況下采集車底、車側高清圖像，并通過圖像處理技術判斷車輛異常，可降低人工勞動強度，改善作業環境，提高檢修效率。

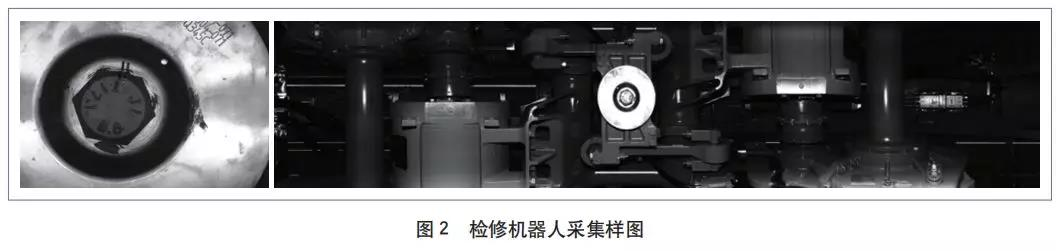

車底定位模塊分為面陣相機和線掃相機 2 部分，面陣相機用于定位車底設備，線掃相機用于采集車底設備圖像。此外，還應用輪軸編碼器確保采集的車底圖像穩定、不發生抖動。以圖 2 為 例，通過使用相機對車底設備進行高清拍攝，實現對設備異常形態、設備異常變化的智能監測，從而快速識別故障點，確定故障位置及故障等級，給出故障判斷，引導人員使用與設備相對應的檢修標準、工器具進行維修，最終實現故障的快速診斷和準確報警，提高檢修效率。

智能檢修機器人的核心技術在于面陣相機的設備圖像故障定位、線掃相機的圖像處理算法測試以及機械臂控制。

3.2 走行部智能檢測

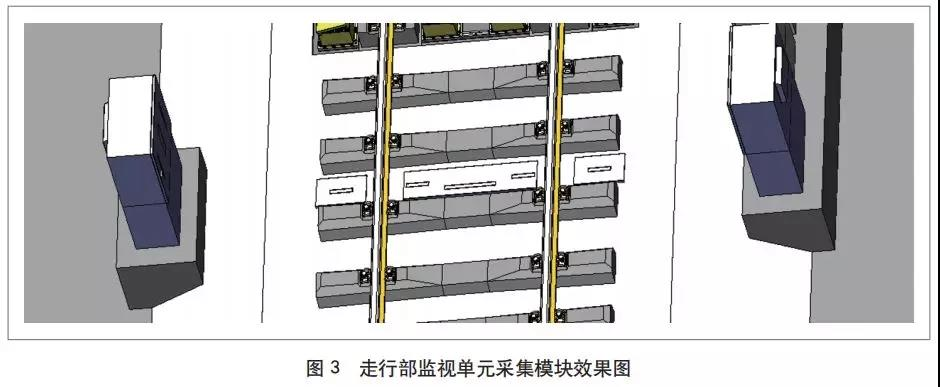

走行部檢測系統安裝在城市軌道交通車輛入庫線上，以不停車檢測的方式，自動完成對走行部及閘片的高清圖像獲取，自動監控走行部異常狀態。其安裝效果如圖 3 所示。通過利用庫內軌旁檢測設備對車側部分進行圖像采集，能夠獲取車輛走行部側面的清晰過車圖像，再通過數字圖像處理技術，實現對走行部及閘片的異物檢測以及對關鍵部件缺失、變形等的異常監視。

走行部智能監測系統的核心技術為：在過車速度不均勻引起圖像縱向畸變和車體上下振動引起橫向畸變情況下的圖像采集以及分析處理算法。

3.3 其他規劃布局

車輛 360°視覺檢測能夠對關鍵部件的常規測距和可視部位的圖像進行自動監視，檢測范圍包括螺栓、螺母的松動及丟失，各類管線脫落，異物侵入，受流器、牽引裝置、牽引電動機、齒輪箱等關鍵部件的脫落、丟失、變形等。如發現異常，能及時發出自動報警提示。

輪對數字激光檢測可以快速、準確、高效地測量車輪踏面輪廓、車輪直徑和輪對內側距，并通過無線數據傳輸，實現對車輪踏面磨耗和輪軌接觸關系的分析，從而對車輛穩定性進行安全預警，同時為輪對鏇修決策提供指導，提升列車運行的安全性，并延長車輪的使用壽命。此 2 項應用使車輛軌旁檢測功能得到完善，有助于實現對車輛走行部和車體的智能化檢修，減少維修人力配置，節約檢修成本，避免過度維修。

4、車廠智能生產管理系統

車廠智能生產管理系統以保障檢修作業安全、提高生產組織效率、降低維保成本為目標，對車輛基地進行信息化、智能化管理。車廠智能生產管理系統的主要功能包括：車輛狀態的實時動態監測、運營日計劃的自動排布管理、關鍵設備的定位防護管理、施工作業的智能管理以及智能維修終端的遠程協同管理。通過模塊間的互通聯動，實現廠段重要生產組織過程的智能化。

4.1 車輛狀態管理

當車輛進入廠段，該系統會利用定位設備自動對車輛狀態進行實時動態監測，自動定位車輛停放股道，并顯示車輛的狀態信息（如股道編號、帶電狀態、修程狀態、車輛故障信息）以及維修工單狀態等，便于檢修人員實時查詢目標車輛狀態信息；并通過邏輯條件計算，對股道狀態進行實時異常檢測，并檢驗作業條件是否沖突，從而實現智能化安全管理。

4.2 運營日計劃管理

系統根據車輛檢修計劃、故障情況、運行里程、施工情況、扣修情況以及當前股道位置等信息，建立智能排布模型；模型依據各影響因素的不同加權值，自動排布車輛運營日計劃；檢修調度員須根據實際情況對運營日計劃進行調整和確認。若需要收回或發出車輛，檢修調度員會調整目標車輛優先級；在車輛替換上線或回庫后，模型會根據當前狀態智能更新運營日計劃。

4.3 定位管理

當車輛進入車廠后，系統基站通過超寬帶定位技術與車載定位設備進行通信，確定車輛準確位置，并在車廠控制中心（DCC）監控屏幕中進行實時顯示；鐵鞋等車廠內關鍵設備通過附著在其表面的定位設備與車廠內基站進行通信，系統可借此標定其準確擺放位置；施工作業人員通過安全帽或者胸牌等定位設備與基站進行通信，DCC 監控屏幕可實時動態顯示其在車廠內的位置；針對車廠內高壓帶電的重要施工區域，劃定電子圍欄，防止未授權人員進入，一旦有人闖入則發出聲光報警信號，從而消除帶電股道區域內的人員、設備安全隱患。

4.4 施工作業管理

系統可以自動生成當日檢修計劃工單，檢修調度員可將其一鍵派發。當值班長通過移動終端遠程查看檢修任務，并根據系統提示一鍵派發給相關作業人員。系統會根據當值檢修人員的專業資格及個人履歷智能分配相關作業，優先安排熟練度高的人員進行檢修，從而在保證檢修質量的同時，兼顧工作量的平衡性和合理性。工單關閉后，系統會自動生成車輛電子維修履歷，為后續全壽命周期研究的推進做好準備。

4.5 智能移動終端應用

工作人員可以通過手持終端填寫請銷點申請、斷送電申請、借用申請等檢修工單，從而提高登車作業審批、請銷點、物品借用等檢修流程的效率，實現對檢修作業的全過程把控。掃描二維碼即可填寫對應設備的檢修任務單，真正實現無紙化生產運作。此外，還支持拍照、視頻、音頻等多種故障上報形式，可以智能推薦歷史故障解決方案供故障上報人和處理人參考，并能支持車輛狀態、生產信息和檢修資料的實時查詢等功能。

5、智能專家診斷系統

地面智能專家診斷系統通過車載狀態監測設備采集車輛的實時狀態數據，監測車輛的運行狀態，對車輛運行的異常狀態進行智能報警，并對車輛狀態數據信息進行預處理，搭建數據分析模型，通過科學算法實現對車輛關鍵部件的故障預測及健康管理。

5.1 車載數據采集

車載狀態監測設備通過傳感器、數據采集終端、多功能車輛總線（MVB）網絡等數據采集途徑實現對車門系統、牽引系統、制動系統和蓄電池等關鍵系統、部件的實時狀態監測。該系統通過 5G 等車地無線傳輸方式，實時獲取車輛運行狀態數據，如圖 5 所示。

5.2 數據趨勢判斷

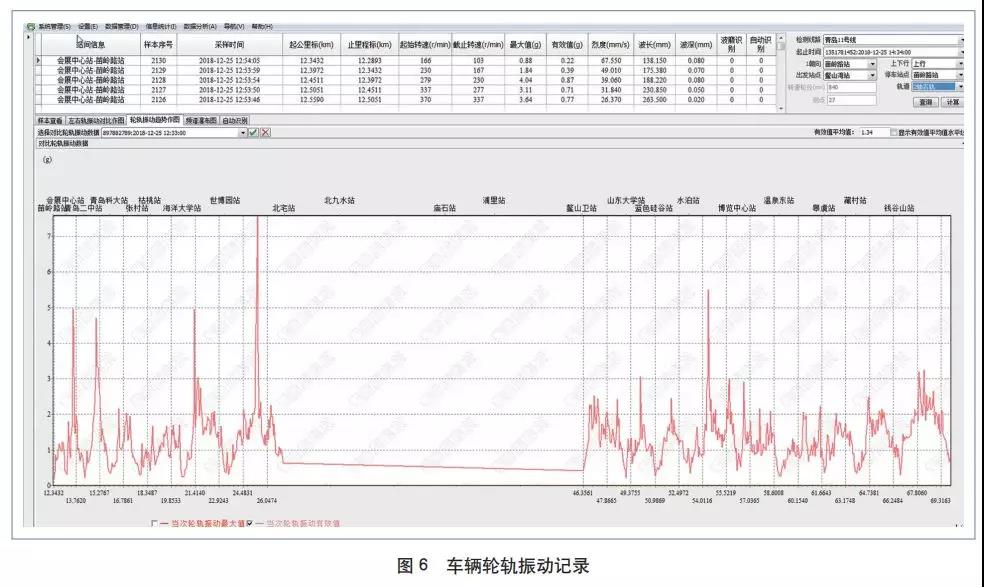

利用車載狀態監測設備采集的車輛實時狀態數據，并根據系統或部件的歷史監控數據，對于專家系統給定閾值內的數據抖動進行變化趨勢分析和比對。圖 6 顯示了車輛走行部軸箱軸承狀態監測設備在某運行區間所記錄的 2 軸右軌振動數據。在圖中 K25+292～K25+400 區 間，最大振動有效值為 7.58g，波磨路段的振動頻率為400～450 Hz，未超出系統給定的正常狀態閾值，但相較于該軸的歷史數據記錄，本次振動幅度特別大，因此系統記錄下數據變化趨勢并發出報警信號，提示檢修人員檢查該部位走行部狀態。

5.3 異常狀態檢測

車輛智能專家診斷系統會提取影響車輛運行狀態的關鍵數據指標和過程變量，作為故障判定的主要參照，在采集所有的狀態數據后，對車輛或系統狀態對應時間窗內的所有模擬量數據進行統計，提取區段最大值、最小值、平均值和平均差等不同參數作為區間特征值進行數據重組。然后，將同一車架的同一類車輛或設備狀態數據作為學習樣本，采用無監督機器學習算法對所得數據進行異常檢測。整個數據集按照適當的比例分割為訓練數據集和測試數據集，用相應的算法進行驗證測試，如表 1 所示。

5.4 故障預測方法

基于故障數據點的有監督機器學習方法，首先，對數據進行特征擴充操作，每一段時間窗內的數據全部作為時間窗結束點的特征來考慮，進行數據標記，選擇樣本數據；然后執行數據降維、歸一化、均衡處理等預處理流程，再將數據集按相應的比例分割為訓練集和測試集；最后采用機器學習算法對訓練集進行學習，并用故障前一段時間窗的數據作為驗證訓練集和測試集的數學模型，實現異常點的故障預警模型驗證，當檢測出連續出現的異常點時，可進行故障預警。

6、總結

城市軌道交通車輛智能運維系統是信息化時代城市軌道交通車輛實現狀態修的重要手段，該系統可以顯著降低維修保障費用，大幅提高維修保障效率及設備的可靠性。本文基于當前智能運維產業現狀，探討和研究智能運維系統的未來發展和規劃方向，以期實現對城市軌道交通車輛關鍵部件的全覆蓋狀態監測和數據獲取，縮短設備全壽命周期管理中的維修時間，有效減少了車輛上線運營期間的故障風險，提高運營質量，保障運營安全。
